come è fatta una moto -diagramma delle alzate

gli eccentrici  unitamente agli organi  sui quali agiscono  determinano l'alzata delle valvole, le accelerazioni  che queste subiscono  e i punti in cui esse cominciano ad aprirsi  e finiscono per chiudersi

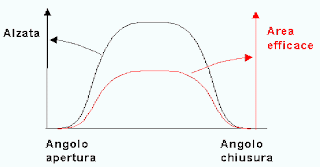

il diagramma delle alzate  esprime graficamente l'entità di sollevamento di ciascuna valvola  dalla sede in funzione dei gradi di rotazione dell'albero a gomiti
a maggior distanza tra valvola e sede (cioè a maggior  sollevamento della valvola) corrisponderà una più ampi a sezione di passaggio da disposizione dei gas
adottare alzate molto rilevanti non conviene  perché oltre un certo punto  (pari a 0,26 volte il diametro  interno della sede della valvola ) anche continuando  a sollevare  la valvola la sezione  di passaggio a disposizione  dei gas non aumenta (quella minima  infatti non si ha  più tra valvola e sa sede ma nella parte interna di quest'ultima
E' conveniente  che la valvola si sollevi assai rapidamente in modo che l'area di  passaggio a disposizione  dei gas divenga cospicua in pochi gradi di rotazione  dell'albero
